我的世界觸發器設計方案(三種觸發器制作方法)

2、JK觸發器

JK觸發器說來其輸出相對于兩個輸入端J與K的關系式略顯復雜。但正因?yàn)槠鋸?fù)雜，所以能改造為很多功能。

JK觸發器在Minecraft中極其罕見，學習時也需要掌握一定的數電知識。如果不是很愿意學習，建議跳過。

當滿足觸發條件時，JK觸發器的Q滿足：

這個式子的Qnext表示觸發后的輸出，Q表示觸發前的輸出。用中文表示就是（里面的“或”“與”“非”都是邏輯運算。參見《sjjklh紅石第一彈》）：

下一刻的輸出Q=（“K非”與“前一刻的Q”）或（“J”與“前一刻的Q非”）

列成表就是這樣（稱為“真值表”）：

輸入J 　　輸入J　　前一刻Q　　后一刻Qnext

0　　　　0　　　　0　　　　　0

0　　　　0　　　　1　　　　　1

0　　　　1　　　　任意　　　　0

1　　　　0　　　　任意　　　　1

1　　　　1　　　　0　　　　　1

1　　　　1　　　　1　　　　　0

也有時序圖，T代表其實質為狀態翻轉。此時序圖為上邊沿觸發

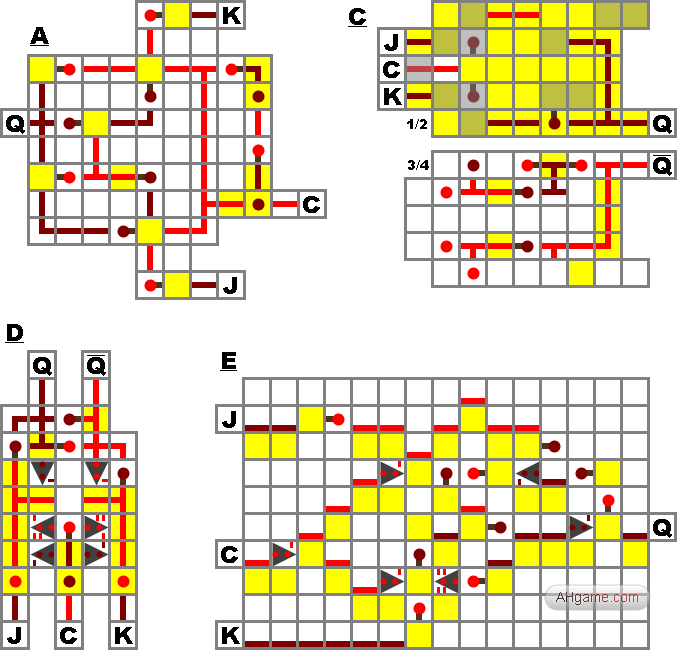

設計方案有：其中A為上邊沿觸發，B為下邊沿觸發，E為邊沿觸發的縱向版本。C為電平觸發，而且占了4層，不推薦。

應用方面，JK觸發器能夠被改造為其它觸發器，實際上JK觸發器在現實電路設計里是最靈活的，但在Minecraft里實現起來篇幅太大了……不推薦不熟悉數字電路的新手應用JK觸發器。
